生物安全柜是一種負壓過濾排風柜，用于生物安全實驗室和其他實驗室的生物安全防護，可以防止操作者和環境暴露于實驗過程中產生的生物氣溶膠；對操作人員、樣品及樣品間交叉污染和環境提供安全保護。目前市場上的生物安全柜品牌眾多，產品質量良莠不齊,也很不規范，給廣大用戶選購造成許多不便。Heal Force（力康）品牌作為亞洲地區**早的生物安全柜知名品牌，現已經躋身G際**的生物安全柜品牌之列，是中華人民共和G醫藥行業YY0569-2005生物安全柜強制性產品標準的主要參編單位。我們將陸續推出一些關于生物安全柜的選購文章與各位分享，希望能對各位老師選購生物安全柜時應該注意的事項起到一些幫助。

選購生物安全柜的目的就是要保證一個安全的實驗操作環境，所以對安全柜的**要求就是“安全”。隨著中華人民共和G醫藥行業生物安全柜強制性標準“YY0569-2005”于2006年6月1日正式實施，對于規范市場，確保生物安全柜的安全性能將起到重要作用。以下我們將圍繞新的G家行業標準以及安全柜的選擇時應該注意的關鍵點來介紹“什么樣的安全柜是真正安全的”。

一、選擇適合的安全柜級別、類型

根據您所從事實驗的危害性來確定合適的安全柜類型。目前大部分的實驗室（包括P3實驗室）選購二級生物安全柜已經完全能夠滿足日常的工作需要和對安全的防護需要；再根據您在實驗中是否會用到揮發性有毒化學品或者放射性核素以及其用量的多少來決定選用二級A2型或是二級B2型的柜子。
G家行業標準規定A2型安全柜可以用于進行以微量揮發性有毒化學品和痕量放射性核素為輔助劑的微生物實驗，但必須加裝外排管道。如果有毒化學品或放射性核素用量較大則應當使用完全外排的B2型安全柜。

二、選擇真正“安全”的生物安全柜

生物安全柜說到根本上就是依靠合理的高效過濾膜和氣流模式來達到保護操作者、保護樣品、保護環境的目的。而氣流模式又是依靠安全柜內的結構和風機等重要部件來確保的，所以我們認為真正“安全”的生物安全柜**核心的幾個要點是：一是高效過濾膜，二是安全柜的柜體結構和氣密性，三是生物安全柜的防泄露測試三是優化的氣流流速和優良的風機，四是必不可少的報警功能。下來我們逐一進行討論這幾個安全要素。

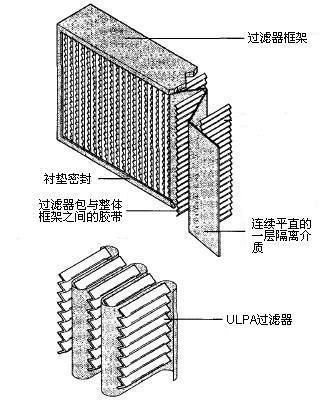

圖1. 高效過濾器結構

1. 高效空氣過濾器的過濾效果
安裝在生物安全柜里的高效/超高效空氣粒子過濾器（HEPA/ULPA）是由堅硬外殼支撐的一次性的、具有延伸/皺褶介質的過濾膜組成的，主要目的有三個：
（1）、過濾流入安全柜工作區的空氣里的灰塵等微粒，確保安全柜里的空氣達到規定的潔凈度。
（2）、將試驗時樣品產生的氣溶膠等危險粒子過濾掉，保護樣品并避免樣品間的交叉污染，
（3）、防止安全柜外排空氣里的危險粒子直接排放到環境中去。為此G家規定了安全柜高效過濾器的過濾效果和完整性的行業標準。對于直徑為0.3微米的微粒，高效過濾器的過濾效率不低于99.99%；在檢測過濾器密閉效果的完整性方面，規定對于可進行掃描檢測的過濾器在任何點的漏過率不應超過0.01%，不能進行掃描檢測的過濾器在檢測點的漏過率不應超過0.005%。只有滿足這些要求時，才能保證過濾器對流入流出安全柜的空氣里的灰塵和試驗時產生的氣溶膠等微粒安全有效的過濾率，進而實現安全柜的安全作用。Heal Force（力康）牌HF safe系列生物安全柜所安裝的高效空氣過濾器的過濾膜都采用了硼硅酸鹽玻璃纖維材質制成，其支撐外殼和隔離板采用了鋁合金制成，能耐100%的相對濕度和試驗情況下的溫度、腐蝕性和機械強度，對于空氣中直徑為0.3微米微粒的過濾效率為99.999%，每一臺生物安全柜在出廠前均需要通過過濾器可掃描檢測漏過率測試，性能均超過了G家規定的行業標準，充分保證了對安全柜中流動空氣的過濾效果，確保了對所保護對象的安全保護。同時Heal Force安全柜還配備了世界**的過濾器壽命顯示條碼，能準確實時的顯示高效過濾器的使用壽命，并在過濾器失效前做出警報來提醒使用者提前做好更換的準備，既不會因?yàn)檫^(guò)濾器損壞而耽誤試驗的進度，也為安全柜的安全性提供了更好的保障。

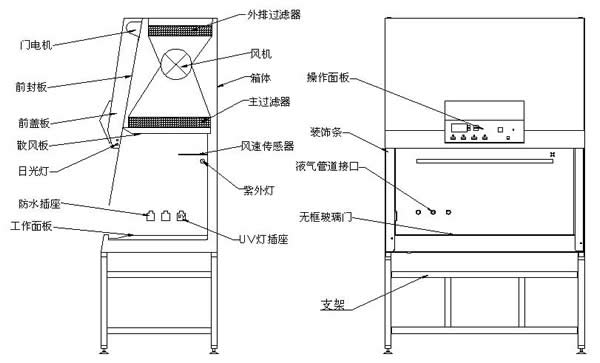

圖2. 生物安全柜的柜體結構
2． 安全柜的柜體結構和氣密性
安全柜的柜體結構和氣道密閉性同樣是關系著安全柜是否安全的重要方面。中GYY0569－2005安全柜標準規定二級A2、B1、B2型安全柜的工作區均應采用四面（左右兩側、后部、底部）雙層結構，所有級別安全柜的污染部位應均處于負壓狀態或被負壓通道和通風系統包圍。這樣在安全柜里進行試驗操作時，樣品所釋放的氣溶膠或者危險顆粒由于柜內下降氣流和前窗進氣氣流以及柜內操作區底部的負壓作用，在沒擴散到周?chē)蛱右莸酱巴鈺r(shí)便直接被吸進安全柜底部的負壓通道里，通過高效過濾器過濾后的潔凈空氣，或者部分循環回到柜內或者外排到環境中。由于柜體的雙層結構，即使操作區的內壁發生泄露，被污染的氣體也會被包圍的負壓通道的負壓通風系統所捕獲，不會直接排放到環境中。同時標準還規定安全柜裸露工作區內三面?zhèn)缺诎鍛?yīng)為一體成型結構，內表面的拼接處必須做密封處理。Heal Force安全柜的工作區采用了三面不銹鋼一體化的雙層結構，在交界處采用了8毫米的大圓角過渡處理，這樣做的好處就是安全柜工作區的所有污染部位均沒有藏匿危險因子的可能，所有試驗產生的氣溶膠粒子都會被負壓氣流吸進負壓通風系統**后被過濾掉，也十分便于對柜體進行清潔和消毒。

3．生物安全柜柜體防泄漏性能測試
柜體防泄漏性能測試有兩種方法，一是壓力衰減法測試，即將安全柜的前窗和排風口封閉，柜體內加壓到500Pa，保持30分鐘后，在測試區連接壓力計或壓力傳感器系統以顯示內壓，要求柜內的氣壓不低于450Pa。壓力衰減法測試生物安全柜柜體防泄漏性能是**準確、要求**高的一種測試方法，對生物安全柜的氣道密閉性和柜體整體設計要求非常高，也是被包括中GYY0569-2005、美GNSF49等生物安全柜標準所推薦使用的測試方法；另一種是肥皂泡法測試，即沿安全柜壓力通風系統的所有焊縫、套接處和封口處的外表面噴或涂刷檢漏肥皂溶液，同時對柜內加壓到500pa,看是否有氣泡產生，如果發生大的泄漏，可通過輕微的氣流感覺和聲音發現。雖然肥皂泡法也被中GYY0569-2005標準認可，但其測試效果遠不如壓力衰減法精確可靠，希望老師選擇安全柜時必須弄清廠家是通過何種方法進行柜體防泄漏測試的。Heal Force安全柜是G內**通過嚴格的柜體防泄露壓力衰減法進行測試的安全柜品牌，優良的氣密性更加保證了污染氣體和微粒無外泄的可能，使安全無“泄”可擊。

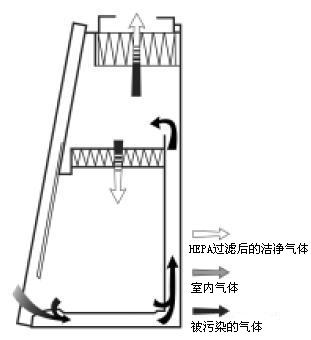

圖 3. 生物安全柜的氣流模式
4．優化的氣流流速和優良的風機
中GYY0569-2005標準中規定安全柜的前窗操作口流入氣流的**低平均流速應為0.50m/s，對于下降氣流的平均流速應在0.25m/s和0.5m/s之間,并且要能在控制面板上實時動態顯示出安全柜的流入氣流流速和下降氣流流速。這樣的氣流流速保證了氣流對試驗時產生的氣溶膠等危險粒子在發生擴散或逃逸時的阻斷作用，氣溶膠和粒子在流入氣流和下降氣流聯合作用下被吸入負壓排風系統被過濾器過濾掉。Heal Force安全柜的前窗流入氣流速度0.53m/s，下降氣流速度0.35m/s，保證了柜內氣流流速到達**佳的配比比例，而且在控制面板上能實時動態顯示兩個氣流的流速，使操作者時刻了解安全柜的風速，一旦流入氣流或下降氣流流速低于或者高于廠家規定的流速標稱值，安全柜會發出聲光報警，更好的起到人員保護和產品保護的作用。

5． 優良的自感應風機
在安全柜的各項安全保障中，除了高效率的過濾器和完善的柜體結構以及良好的柜體氣密性外，另一項重要的保證就是性能可靠的風機。隨著安全柜使用時間的增加，過濾膜表面的粒子積累的數量也會增多，對通過的空氣會產生很大的阻力而使柜內氣流的流速和流量減弱，為此標準中規定安全柜風機在安全柜正常運行時，在不調整風機中電機功率的情況下，經過過濾器的風壓下降50%時風機的排風量下降不應超過10%，也規定系統應配備風機調速裝置來應對發生的排風量損失。Heal Force安全柜在風機的配置上采用了世界知名品牌的能夠自動調節電機功率的自感應風機，能根據高效過濾器承受的壓力大小自動增加風機的功率來加大排風量，確保柜內的氣流流速和風壓一直處于安全的范圍，避免了柜內氣流流速和風量發生損失時對安全柜的安全性能的威脅。

圖4. 生物安全柜的報警及顯示功能

6． **的報警提示功能
在選購安全柜時，除了應該注意上述幾點關系安全柜安全性能的硬性指標外，還有一項軟性指標也非常重要，那就是安全柜**的各項報警功能。通過上述的介紹，我們知道為了保障生物安全柜實現真正的“安全”，我們?cè)诎踩竦倪x材、結構設計和各個關鍵部件上都進行了必要合理的優化，但是在實際的使用中，安全柜會因?yàn)楦鞣N原因，如機器故障、人為誤操作或其他原因等發生“不安全”的隱患。當這種狀況出現時，操作人員可能并不會察覺。針對這種情況，中GYY0569-2005行業標準規定了安全柜必須具有可能出現隱患的各項報警功能。如：安全柜前窗開啟高度如超過規定的高度時報警，柜內下降氣流或流入氣流達不到規定的流速時報警，采用雙風機的安全柜必須具有下降風機和排氣風機失效時聯鎖報警等。

以上，我們闡述了在選購生物安全柜時，應該注意的幾項保障安全柜實現“安全”作用的關鍵點。但是如果只是單單達到了行業標準規定的技術性指標而沒有對這些參數有深刻的理解，從而在針對實際應用時遇到的各種問題而對安全柜做出各種相應的優化設計，也是很難完全保證安全柜真正安全的。所以我們建議您在選購生物安全柜時，不能只看安全柜是否達到了行業標準，還要看生產安全柜的廠家是否在此*域里有長時間的技術經驗的積累，并由此對安全柜進行關鍵的技術優化處理。因?yàn)橹挥羞@樣，才能更加保證生物安全柜實現真正的安全。
